Laboratorní zdroj z PC ATX zdroje

Nedávno mi při pokusech odešel můj laboratorní zdroj 0-30V, 0-2A (při proudu asi 1A po dobu 30minut), a tak jsem potřeboval rychlou a levnou náhradu která by dala základní napětí +5V a +12V a slušný proud. Volba padla na 200W PC ATX zdroj, který jsem sehnal za 100kč na aukru.

Parametry zdroje:

+5V / 22A      - červený drát

+12V / 6A      - žlutý drát

+3,3V / 14A   - oranžový drát

-5V / 0,3A      - bílý

-12V / 0,3A   - modrý

GND             - černý

+5V / 0,7A    - fialový - stálé napětí i při vypnutém zdroji, u mně nevyužitý

Jak je vidět za pár peněz získáme velice výkonný spínaný zdroj, který můžeme využít ke všem možným pokusům.

Zdroj jsem zabudoval do pevné kartónové krabice a na zdířky vyvedl výstupní napětí. ATX zdroje se spouštějí spojením zeleného a černého(GND) vodiče na hlavním konektoru, v případě že zdroj nebude chtít naskočit musí se zatížit výstup +5V - já jsem na něj připojil žárovičku s odběrem asi 50mA a mám indikaci zapnutého zdroje:-)

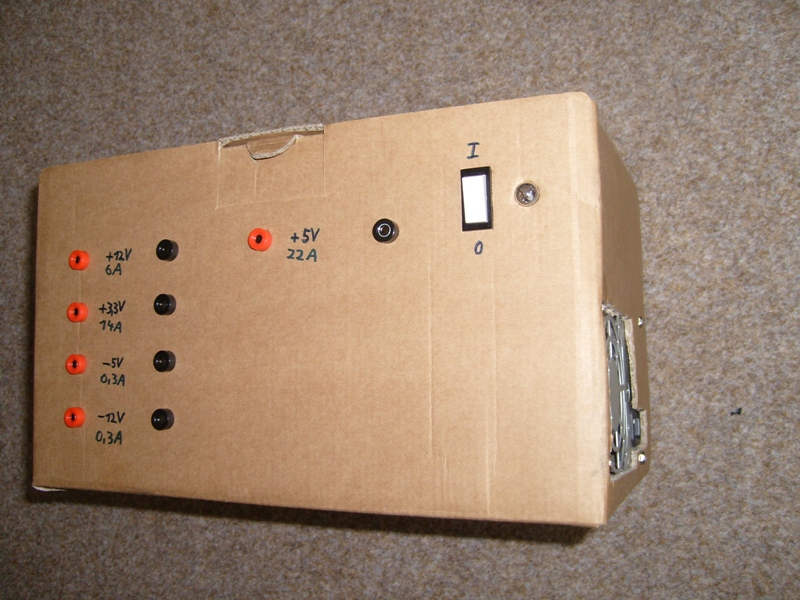

mechanické provedení

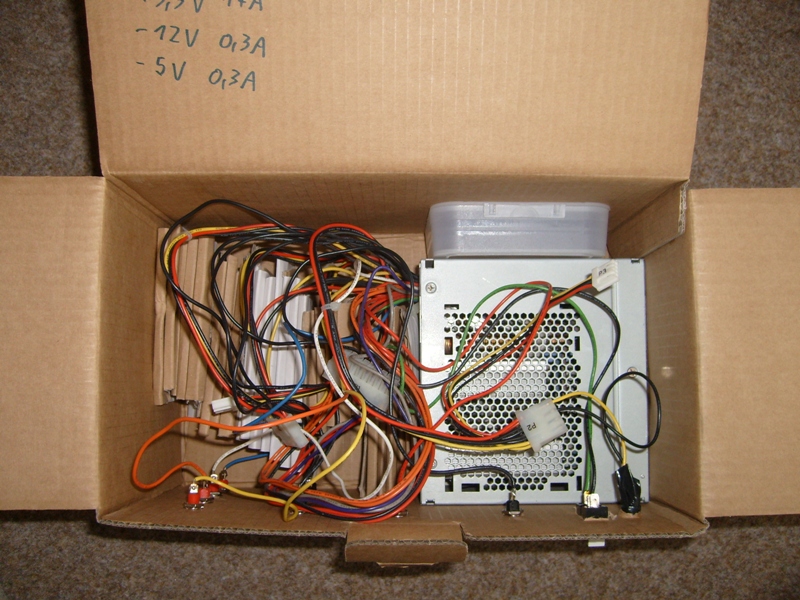

vnitřní uspořádání (nebo neuspořádání:-D )
