Regulátor otáček ke grilu v.2 je předělaný můj první regulátor popsaný zde. Transformátor je použitý z původní nabíječky - 13,6V 3A. Schéma jsem našel na internetu a je plně funkční. Tranzistor BD911 je třeba chladit!

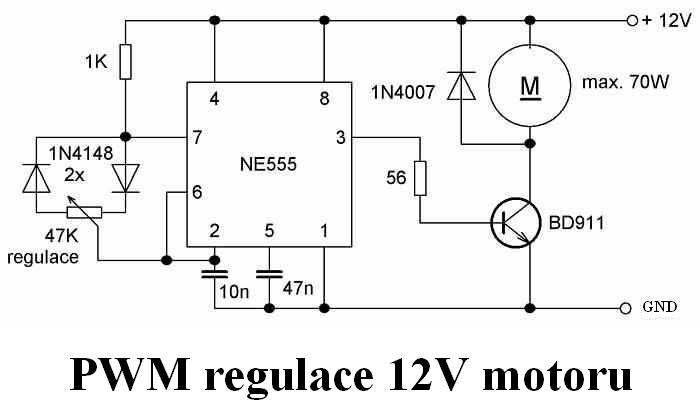

schéma
Původní nabíječka bez krytu a už bez tišťáku

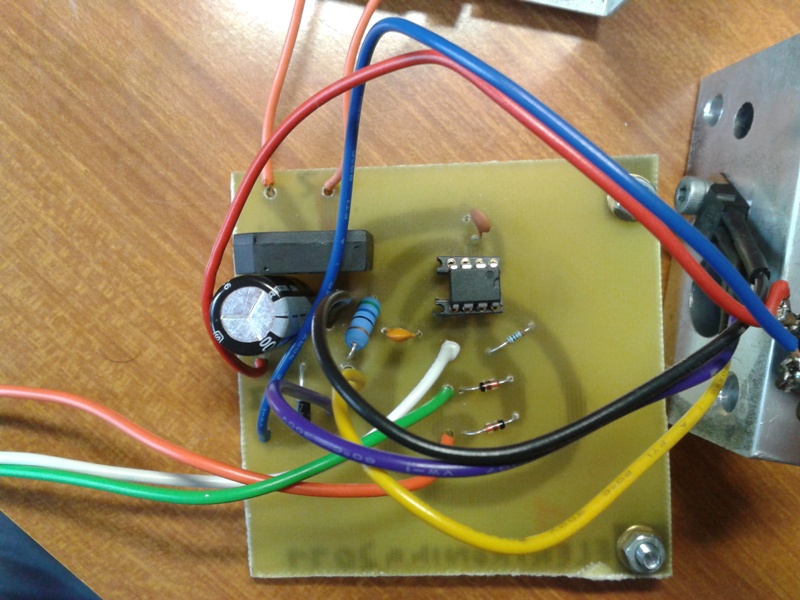

Osazený tišťák - strana součástek ...

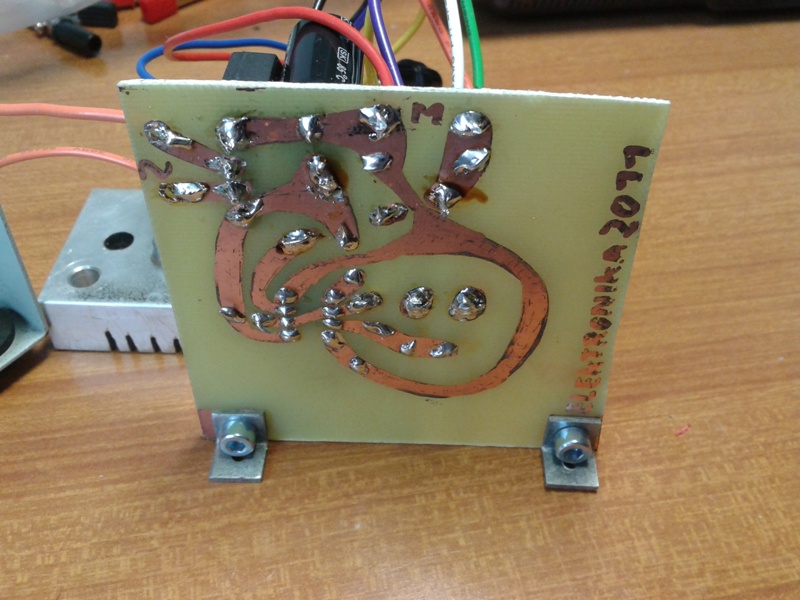

... a strana spojů. Ale že se mi poved :-)
Ze předu...
...a z vrchu
