Z8T-MB

Z8T-MB je základní deska k počítači Z8T. Plošný spoj je jednostranný o rozměru 30 x 20 cm. Na desce je pouze 10 konektorů na přídavné karty, LED dioda a napájecí konektor.

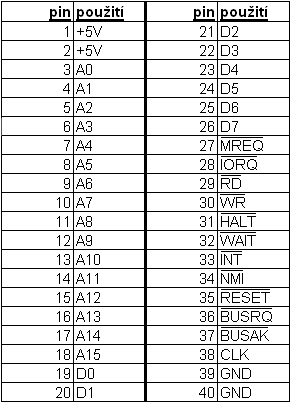

popis zapojení sběrnice

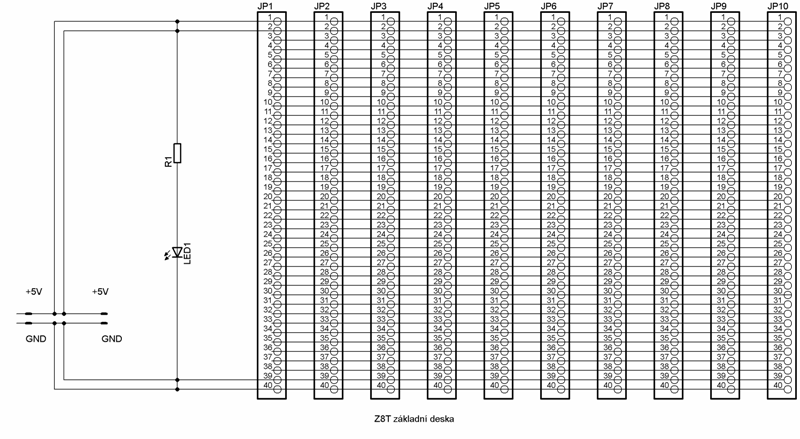

schéma zapojení

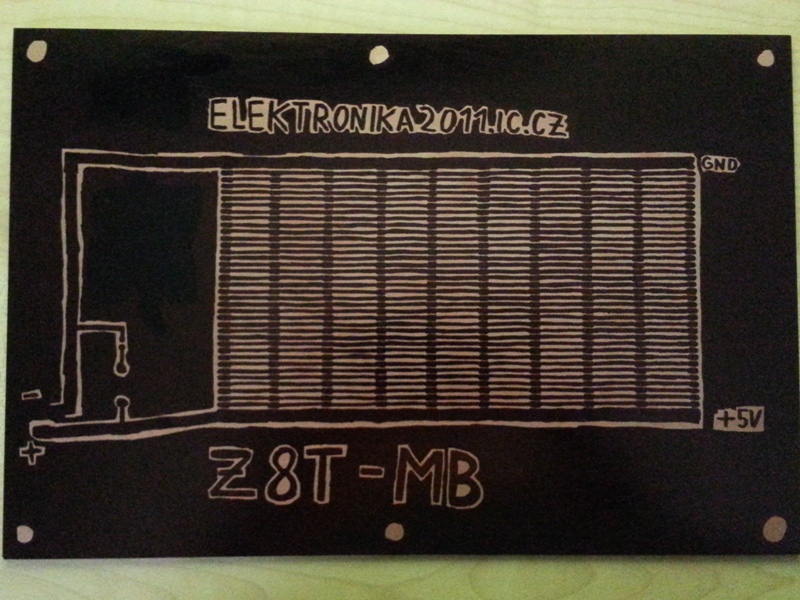

připravený tišťák k vyleptání

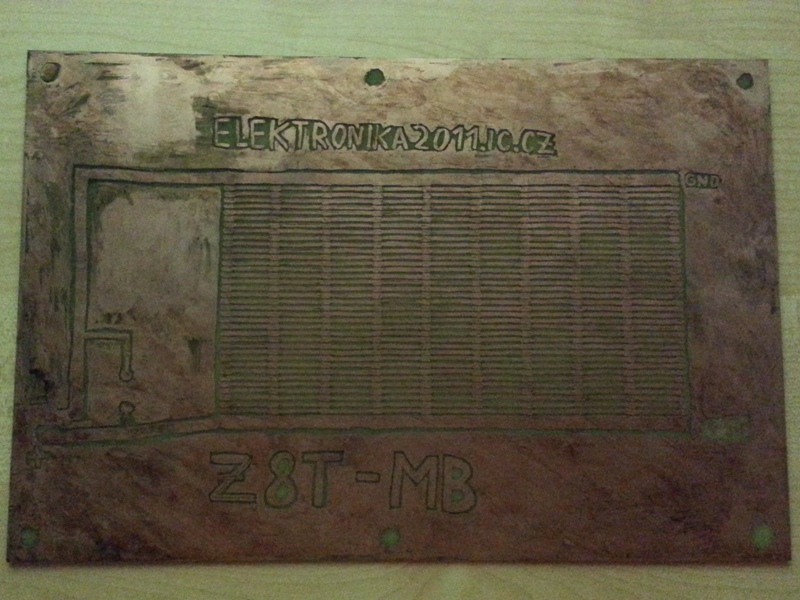

vyleptáno

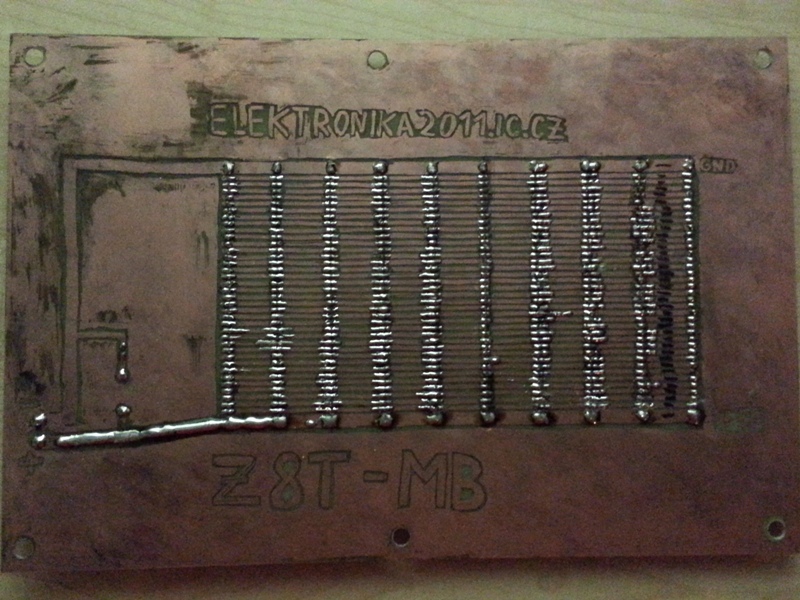

zapájeno

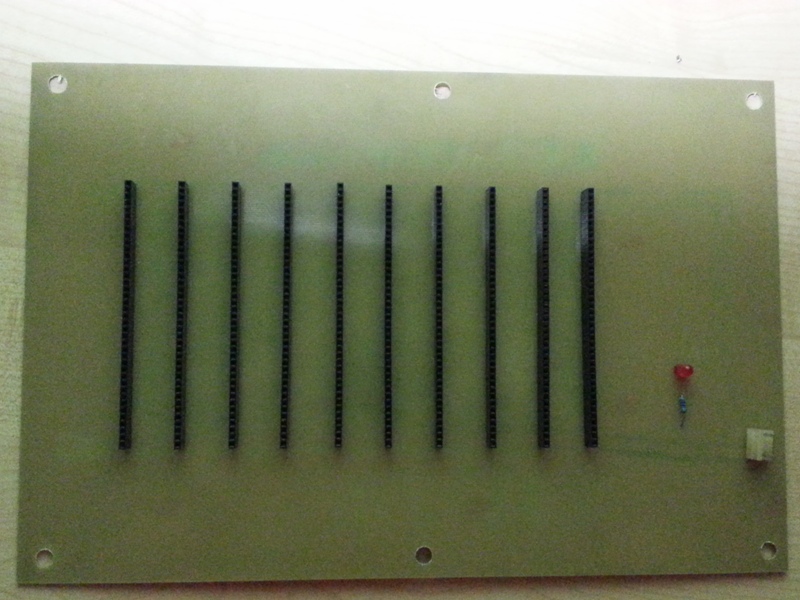

osazeno
